问

▍什么是空压机的“比功率”？

答



比功率，或称为“机组输入比功率”是指在规定工况下，空压机组的输入功率与空压机实际容积流量之比值。

即压缩机单位容积流量所消耗的功率。是评价压缩机能效的重要指标。（压缩相同气体，在相同排气压力下）。

ps.之前一些资料称呼为“容积比能”

比功率＝机组输入功率/容积流量

单位：kW/（m³/min）



容积流量-经空压机组压缩并排出的气体，在标准排气位置的容积流量，该流量应换算到标准吸气位置的全温度、全压力及组份（例如湿度）的状态，单位：m³/min。

机组输入功率-在额定供电情况下（如相数、电压、频率）空压机组总的输入功率，单位：kW。



《GB19153-2009容积式空气压缩机能效限定值及能效等级》对此有详细规定。





问

▍什么是空压机“能效等级”？

答



能效等级是《GB19153-2009容积式空气压缩机能效限定值及能效等级》中对容积式空压机的规定。此外还包括能效限定值、目标能效限定值、节能评价值、试验方法和检验规则都做出了规定。



该标准适用于直联便携式往复活塞空气压缩机、微型往复活塞空气压缩机、全无油润滑往复活塞空气压缩机、一般用固定的往复活塞空气压缩机、一般用喷油螺杆空气压缩机、一般用喷油单螺杆空气压缩机、一般用喷油滑片空气压缩机。涵盖了容积式空压机的主流结构型式。

容积式空压机的能效等级分为三个：

3级能效：能效限定值，即必须要达到的能效值，一般合格品。

2级能效：达到二级能效以上包括一级能效，则属于节能产品。

1级能效：能效最高，耗能最低，也是最节能的产品。



问

▍什么是“空压机能效标识”？

答



能效标识：

能效标识表明的是上一条解释的空压机的“能效等级”。





自2010年3月1日起，在中国大陆生产、销售和进口容积式空气压缩机均必须加施能效标识，低于能效等级3级的相关产品均不得在中国大陆生产、销售和进口。市场上销售的所有容积式的空气压缩机都必须有能效标识贴于明显的位置。否则，是不允许销售的。





问

▍空压机的“级”、“段”、“列”是什么？

答



在容积式压缩机中，每经过一次工作腔压缩后，气体便进入冷却器中进行一次冷却，这称为一“级”（单级）。

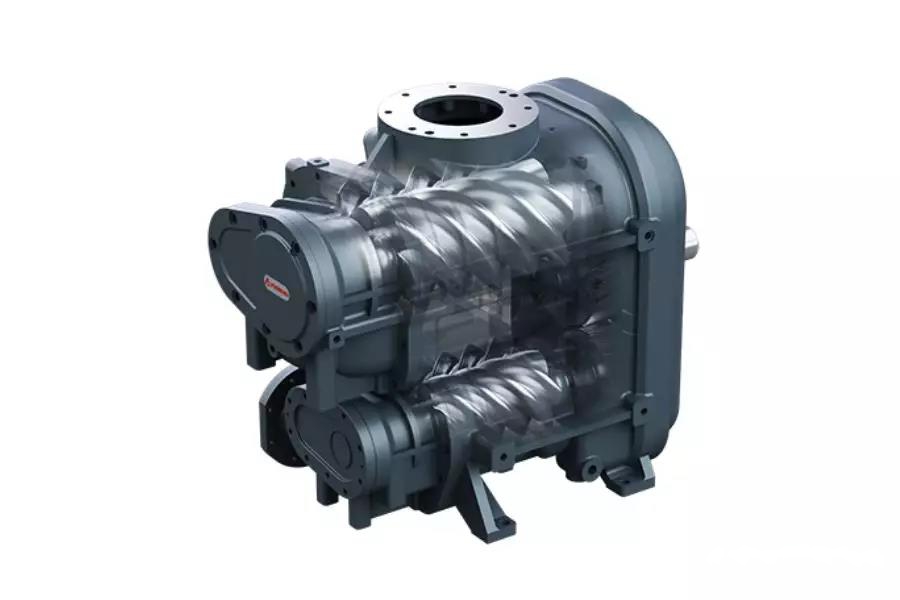

现在螺杆空压机最新的节能机型就是“两级压缩”，指的是有两个工作腔，两个压缩过程，两个压缩过程之间有冷却装置。



ps.两个压缩过程必须是串联，从气流方向看即压缩过程有先后顺序。如果是两个机头并联则根本不能称之为两级压缩。至于串联是一体还是分体，即装在一个机壳里还是两个机壳里并不影响其两级压缩的性质。

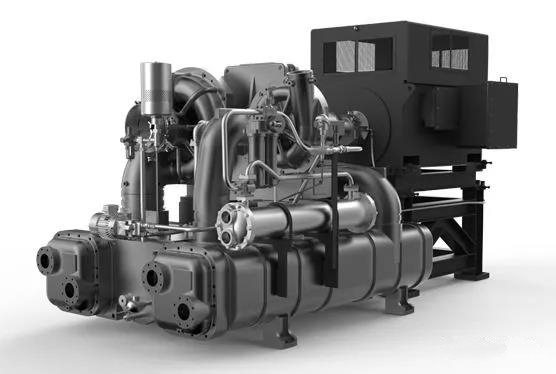

而在速度式（动力式）压缩机中，往往经过两次或两次以上叶轮压缩后，才进入冷却器进行冷却，把每进行一次冷却的数个压缩“级”合称为一个“段”。

在日本把容积式压缩机的“级”称为“段”，中国个别地区、个别文献受此影响，也有把“级”称为“段”的。




单级压缩机---气体仅通过一次工作腔或叶轮压缩；

两级压缩机---气体顺次通过两次工作腔或叶轮压缩；

多级压缩机---气体顺次通过多次工作腔或叶轮压缩，相应通过几次便是几级压缩机。



“列”特指往复活塞机一个连杆的中心线对应的活塞组即为一列。按列数的多少可分为单列和多列压缩机。现在除微型压缩机外，其余的都为多列压缩机。





问

▍压缩空气的含油量？

答



压缩空气中的油来源就是压缩机本身，对于有油空压机来说，润滑油参与了压缩过程，或多或少会被压缩空气带走一部分。因此，这也用来衡量空压机的耗油量。



● 单位体积的压缩空气中所含的油（包括油滴、悬浮粒子、油蒸气）的质量，换算到绝对压力0.1MPa、温度20℃和相对湿度65%大气条件下的值。单位:mg/m3（指绝对值）



● PPM 一种表示微量物质在混合物中的含量的符号，指每一百万份中的份数或百万分率（指比值）。



通常我们在空压机行业，常用PPM来表示气体含油量。则：

1PPM=1.2mg/m³

（P=0.1MPa、t=20℃、RH=65%）





问

▍什么是露点（压力露点、大气露点）？

答



就象晚上温度下降会产生露水一样，压缩空气系统内的温度下降也会产生水气。



露点，也就是露点温度。就是当湿空气在水蒸气分压力不变的情况下冷却至饱和的温度。单位：℃或者℉



湿空气在等压力下冷却，使空气里原来所含未饱和水蒸汽变成饱和水蒸汽的温度，或者说，当空气的温度降低到某一温度时，空气里原来所含未饱和水蒸汽就达到了饱和状态(即水蒸汽开始液化凝结出来)，此温度就是该气体的露点温度。

ps.饱和空气-当没有再多的水气能容纳在空气中时，就产生了空气的饱和，任何加压或降温均会导致冷凝水的析出。



大气露点，是指在标准大气压下，气体冷却到使所含的未饱和水蒸气变成饱和水蒸气析出的温度。



压力露点，是指有一定压力的气体冷却到某一温度，其所含的未饱和水蒸气变成饱和水蒸气析出，此温度就是该气体的压力露点。



通俗的讲：含有水分的空气只能容纳一定量的水分（气态）。如果通过压力或冷却使体积缩小（气体可被压缩，水则不可压缩），就没有足够的空气来容纳所有的水分，因此多于的水分析出成为冷凝水。



空压机内的气水分离器内的冷凝水就显示了这一点。因此离开后冷却器的空气还是完全饱和的。当压缩空气温度有任何的降低，还是会产生冷凝水，这就是后端的压缩空气管道有水的原因。

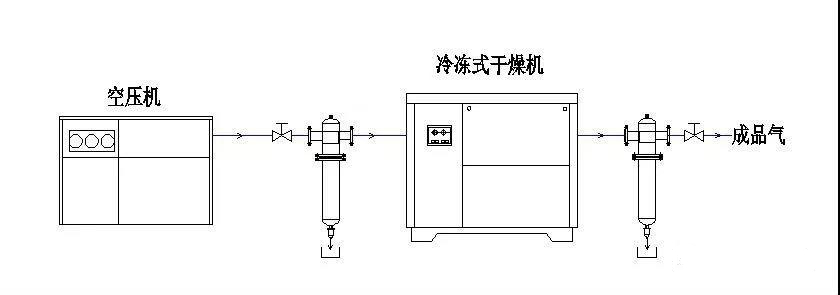

扩展理解：冷冻式干燥机的气体干燥原理——空压机后端用冷冻式干燥机将压缩空气冷却到低于环境温度、高于冰点的某一温度（即冷干机的露点温度），尽可能让压缩空气中的水分凝析成液态水并排掉。之后，压缩空气继续向用气端传输，并慢慢恢复到环境温度。只要温度不再低于冷干机曾达到的最低温度，压缩空气将没有液态水析出，这就达到了冷干机干燥压缩空气的目的。



◆在空压机行业中，露点表示的是气体的干燥程度，露点温度越低则越干燥。







问

▍噪音和声音评估

答

任何机械的噪音是令人讨厌的声音，空压机也不例外。

对我们空压机这类工业噪音来说，我们讨论的是“声功率级”，测量选择的标准是“A”级噪声水平——dB（A）（分贝）。



国标《GB/T4980-2003容积式压缩机噪声的测定》对此进行了规定。



小知识：制造商提供的性能参数中，假设空压机噪声水平是70±3dB(A)，意思是噪音在67-73dB(A)范围内。可能你觉得这个范围并不是很大。实际上：73dB(A)是70dB(A)的两倍，而67dB(A)是70dB(A)的一半。那么，你还认为这个范围小吗？
